Quạt hút khói gắn mái nhà xưởng RF-AFS

Mã sản phẩm: RF-AFS
Giá: 16.800.000 đ – 24.800.000 đ
Xóa lựa chọn
Mô tả

Giới thiệu về quạt hút khói gắn mái nhà xưởng RF-AFS

Quạt hút khói gắn mái nhà xưởng RF-AFS thuộc dòng quạt hút mái nhà được lắp trên các mái nhà xưởng có thể hoạt trong điều kiện nhiệt độ 300ºC/2h và 250ºC/2h, được thiết kế để làm việc trong đám cháy khu vực rủi ro, hút khói trong các tòa nhà trung tâm thương mại, nhà máy xí nghiệp,…..

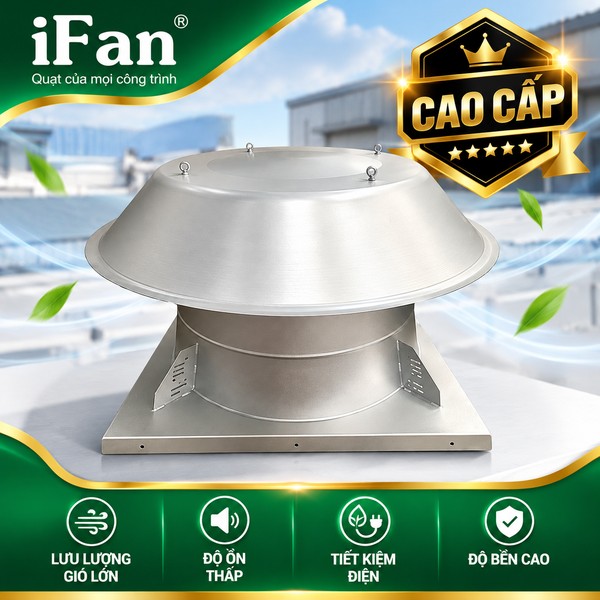

Quạt hút khói gắn mái nhà xưởng RF-AFS

Bản vẽ kỹ thuật quạt hút khói gắn mái nhà xưởng RF-AFS

Bản vẽ kỹ thuật của quạt hút mái nhà xưởng RF-AFS

Thông số kỹ thuật quạt hút mái nhà xưởng RF-AFS

ModelCông  suất (kW)Tốc độ (r/min)Góc (độ)Lưu lượng (m3/h)Cột áp (Pa)
RF-AFS-60D (cánh nhôm 9 lá)0.551450157000~8000150~170
0.7514502010000~11000180~190
1.114502512000~14000180~200
1.514503015000~17000200~250
2.214503518000~19000200~250
RF-AFS-70D (cánh nhôm 9 lá)

0.751450159000~10000150~180
1.114502013000~14500180~200
1.514502517000~18000200~250
2.214503020000~22000250~300
3.014503523000~24500250~300
RF-AFS-80D (cánh nhôm 12 lá)

2.214501518000~20000300~330
3.014502026000~27800300~500
4.014502530000~34800350~390
5.514503040000~42000450~490
7.514503542000~46500500~550
0.759601512000~13700130~145
1.19602017000~18400150~160
1.59602520000~23000150~155
2.29603024000~25300170~190
39603526000~278000180~200

RF-AFS-90D (cánh nhôm 12 lá)

414501522000~24000450~500
5.514502028000~30000500~520
7.514502535000~37000550~590
1114503040000~44000600~650
1514503548000~51000680~720
1.59601518000~19500160~180
2.29602024000~26000180~200
3.09602532000~36000200~240
49603038000~40000250~275
5.59603542000~44000280~300




RF-AFS-100D (cánh nhôm 14 lá)



11 1450 15 40000~45000  750~800
 15 1450 20  50000~54000800~900
 18.5 1450 25  60000~67000800~850
 22 1450 30  78000~80000980~1000
 371450  35 85000~90000 1000~1100
2.2  960 15 30000~33000290~320
 3 96020  36000~39000300~350
496025 40000~45000 350~390
5.596035 48000~55000 400~450
7.596040 58000~60000 450~490

Mô tả quạt hút khói lắp mái nhà xưởng RF-AFS.

Quạt hút mái nhà xưởng bao gồm:
– Chân đỡ được chế tạo từ vật liệu tôn mạ kẽm.
– Cánh quạt bằng nhôm đúc, có thể điều chỉnh góc độ.
– Nắp bằng tôn mạ kẽm sơn tĩnh điện, có lỗ thoát khí tự nhiên.
Động cơ của quạt hút nhà xưởng gồm:
– Cách điện cấp H.
– Bảo vệ IP55 và 1 hoặc 2 tốc độ, tùy thuộc vào kiểu máy.
– 3 phase 230/400V 50Hz (lên đến 3 kW) và 400/690V 50Hz (công suất lớn hơn 3kW).
– Nhiệt độ tối đa của không khí được vận chuyển:
+) S1: -20ºC +40ºC – chế độ hoạt động liên tục, phù hợp với khí hậu ẩm, nhiệt độ lên đến 50ºC.
+) S2: 250ºC/2h, 300ºC/2h

– Hoạt động theo tiêu chuẩn BS EN 12101-3, số 7191177575-MEC18/1-EA (F300)

Đáp ứng được các điều kiện sau:

– Sản xuất theo Hệ thống quản lý chất lượng tiêu chuẩn ISO 9001:2015

– Cuộn dây đặc biệt cho các điện áp khác nhau.

Với hơn 27 năm kinh nghiệm trong lĩnh vực quạt công nghiệp, sản phẩm đến từ iFan Group được thiết kế với công nghệ hiện đại, tiết kiệm năng lượng, vận hành êm ái, tuổi thọ cao và đa dạng mẫu mã, dễ dàng lắp đặt, phù hợp với mọi không gian từ văn phòng, chung cư, nhà xưởng cho đến các không gian có diên tích rộng rãi. Chúng tôi luôn đặt chất lượng sản phẩm lên hàng đầu, cùng với dịch vụ chăm sóc khách hàng chuyên nghiệp. Hãy liên hệ ngay để được hỗ trợ tư vấn!

Quý khách xem thêm các mẫu liên quan tại đây: Quạt thông gió công nghiệp
